RS485专用电缆

RS485专用电缆 ，标准的RS-485通讯电缆，特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PE绝缘介质，由铝箔/聚酯复合带 覆盖+镀锡铜丝90%覆盖共二重屏蔽，附有独立接地导线，工业灰色PVC外护套，符合UL 2919文件，。

rs485电缆

在要求通信距离为几十米到上千米时，广泛采用RS-485 串行总线标准。RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。 RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。RS-485用于多点互连时非常方便，可以省掉许多信号线。应用RS-485 可以联网构成分布式系统，其允许 多并联32台驱动器和32台接收器。?

RS485通讯线2X0.5 2X0.75 2X1.0 2X1.5
RS485通讯线在一般场合采用双绞线就可，但在要求较高的环境下要采用带屏蔽层的双绞电缆。使用RS485通讯线时，对于特定的传输线路，主机(召测设备)到仪表的485口间的电缆长度与数据信号传输的波特率成反比；这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485通信电缆的传输距离能达到1200米，但实际应用中传输距离要小于1200米，具体长度受周围的环境影响。
RS485通信电缆特点：RS-485通讯电缆特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PE绝缘介质，由铝箔/聚酯复合带 覆盖+镀锡铜丝90%覆盖共2层屏蔽，附有独立接地导线，工业灰色PVC外护套。

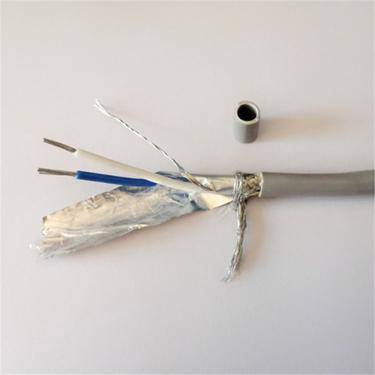

RS485通讯线结构:
1)导体: 多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共四股导体，外径: 0.91 +/- 0.03mm
2)绝缘:实芯PE绝缘, 外径: 1.90 +/- 0.03mm
3) 屏蔽:铝箔屏蔽
4)引流线:多股绞合镀锡铜网线, 每股7支, 每支导体线径为0.30mm, 共一股, 外径: 0.91 +/- 0.03mm
5) 屏蔽:铝镁编织网屏蔽, 覆盖率为55%
6)内护套：黑色PVC, OD: 8.0mm +/- 10%
经测试RS485通讯线 的通信距离约为1219M， 传输速率为10Mb/S，传输速率与传输距离成反比，在100Kb/S的传输速率下，才能达到 的通信距离，如果需传输***的距离，需要加485中继器。RS485总线一般 支持32个节点，如果使用***的485芯片，可以达到128个或者256个节点， 的可以支持到400个节点。
