产品简介

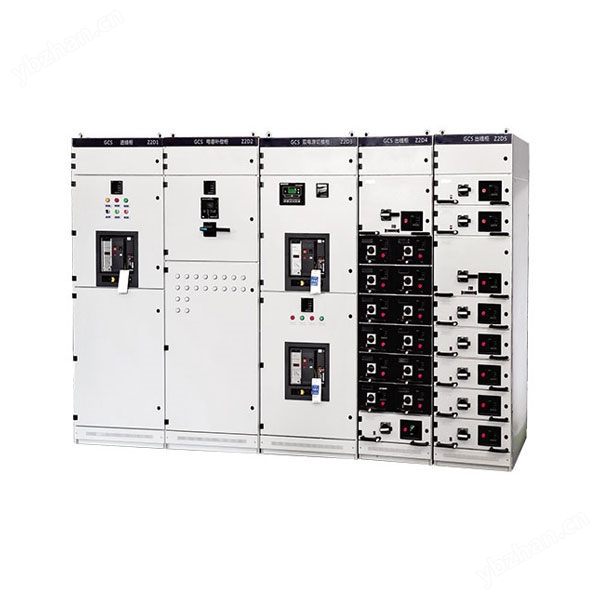

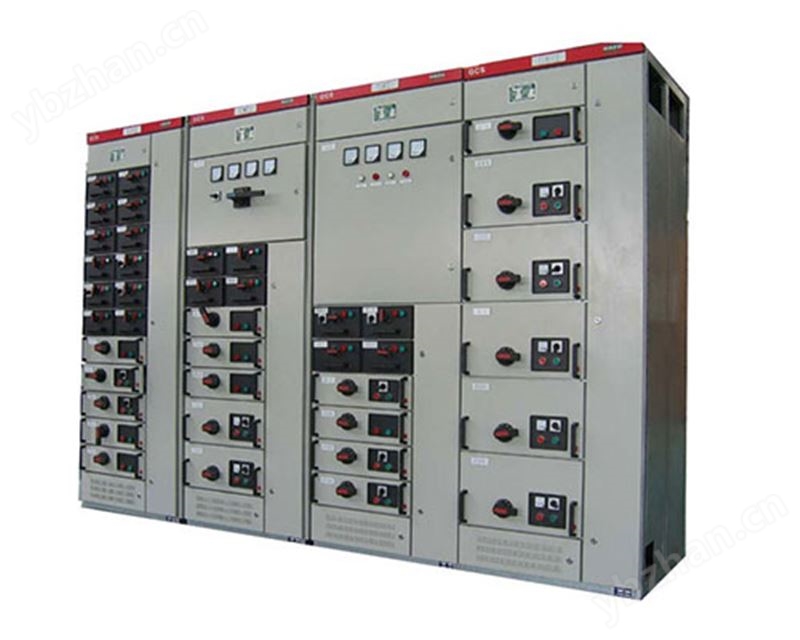

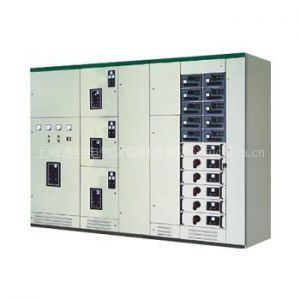

GCS抽出式低压开关柜
产品价格:¥10.00元/件
上架日期:2025-10-11
发货地:江苏 扬州市
供应数量:不限
最少起订:1件
浏览量:7
详细说明
    详细参数
    品牌其他型号GCS型等
    型式抽出式电压等级低压
    电流性质其他内部结构其他
    用途其他加工定制
    产地江苏外形尺寸其他

    GCS抽出式低压开关柜是一种模块化、高安全性的低压配电装置,适用于自动化程度高、需频繁维护的工业场景,具有结构紧凑、扩展灵活等优势。

    核心概述

    GCS开关柜全称为封闭式抽出式控制中心,主要用于三相交流50/60Hz、额定电压380V400V/660V)、额定电流4000A及以下的配电系统,可实现配电、电动机集中控制及无功补偿功能。其设计符合IEC 439-1GB 7251等国际国内标准,广泛应用于发电厂、石油、化工、冶金、高层建筑等行业。

    关键特性

    🔹 结构设计

    • 模块化抽屉:以20mm为模数,支持1/2单元、1单元等多种尺寸,单柜最多容纳221/2单元抽屉,相同功能单元互换性强。
    • 隔室独立:分为功能单元室、母线室、电缆室,物理隔离提升安全性,防护等级达IP40
    • 母线布置:水平母线柜后平置,垂直母线采用“L”型铜型材,短路耐受电流至高80kA,动热稳定性优异。

    🔹 性能优势

    维度

    具体表现

    维护效率

    抽屉支持热插拔,故障单元可快速更换,辅助接点对数满足计算机接口需求(一单元32对)

    智能化适配

    预留传感器安装位,可接入温度、电量监测系统,改造成本较传统柜体低40%

    经济性

    采用国产覆铝锌板,成本较进口MNS柜体低35%,相同空间装机容量提升18%

    🔹 适用场景

    特别适合自动化程度高、需与计算机接口的场所,如大型发电厂、石化系统的电动机控制中心(MCC),以及工艺流程频繁调整的制造企业。

    选型要点

    1. 电流匹配:根据系统额定电流(≤4000A)选择对应规格,水平母线支持2500A以下单元布置或以上双层布置。
    2. 环境适配:工作温度-10℃~+40℃,相对湿度月均值≤90%,需避免尘埃、腐蚀性气体环境。
    3. 扩展需求:优先选择支持混合组合(抽出式+固定式)的柜体,以适应未来回路扩展。
