多极铜排导管式滑触线的结构与工作原理

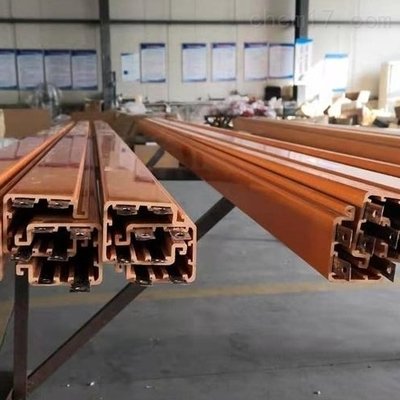

多极铜排导管式滑触线是一种用于工业领域的电力传输设备，其核心结构包括高强度铝合金或PVC保护管、内部嵌入的多极铜排导电轨以及配合滑动的集电器小车。铜排作为导电载体，通过绝缘材料与保护管隔离，集电器上的电刷在铜排表面滑动接触，实现对移动设备（如行车、起重机）的持续供电。这种设计通过封闭结构提升安全性，同时多极独立铜排可满足多相电源传输需求，适用于复杂工业环境。

多极铜排导管式滑触线的核心配置与技术参数

基础配置组件

• 主体导管：每根长度通常为4米，材质包括铝合金（耐高温、抗腐蚀）或PVC（绝缘性强），部分型号支持弧形加工（最小半径≥1.2米）。
• 导电铜排：采用无氧铜材质，导电性优异，常见规格有10平方、15平方、35平方等，载流量范围覆盖50A至230A。
• 辅助配件：含吊架（每4米配3只）、连接器、供电器、端帽支架及集电器（需根据滑触线型号匹配，如JDP4U80适配HFP4U80型）。

典型技术参数（以HFP系列为例）

多极铜排导管式滑触线的应用领域与选型要点

主要应用场景

• 工业生产：行车、电动葫芦、自动化生产线等移动设备供电。
• 特殊环境：冶金回转窑（耐高温）、物流仓储（抗腐蚀）、港口机械（高稳定性）。
• 定制需求：支持“3+1”派生型号（如HFP3x25+1x10），通过降低零线载流量优化成本。

选型注意事项

1. 载流量匹配：根据设备功率计算电流，如10吨行车推荐载流量≥100A的HFP4U100型。
2. 环境适应性：高温环境优先选铝合金外壳型号（如HFJ系列），潮湿环境需加强绝缘防护。
3. 安装兼容性：弧形轨道需选用专用集电器（如JDP4R50），并确保滑触线间距与设备移动轨迹一致。

多极铜排导管式滑触线的安装与维护规范

安装要点

• 固定要求：吊架间距≤1.5米，导管接头处需对齐并紧固，避免因错位导致电刷磨损不均。
• 绝缘检测：安装后需测试各极铜排间绝缘电阻，确保≥10MΩ（常温下）。

日常维护项目

1. 定期检查：每月检查导管是否弯曲变形、接头是否锈蚀松动，每季度清除表面灰尘（建议用软布擦拭，避免划伤绝缘层）。
2. 电刷更换：当电刷磨损至距离极限伸出位置＜2mm时，立即更换同规格电刷，确保导电接触良好。
3. 电阻监测：每年测量铜排电阻值，若超过表中额定值10%，需排查接触不良或铜排氧化问题。

多极铜排导管式滑触线的优势与行业价值

• 安全性：全封闭结构防止触电风险，绝缘材料耐高温（-30℃~120℃）、抗腐蚀，适应恶劣工况。
• 经济性：铜排导电效率高（电损耗低），维护周期长（年均维护成本降低30%），部分型号支持“3+1”零线设计以节省材料成本。
• 可靠性：在回转窑、起重机等关键设备中，改进型滑触线可将故障率降低至0.5次/年以下，提升生产连续性。

多极铜排导管式滑触线通过结构优化与材料升级，已成为工业自动化领域不可或缺的电力传输方案，其选型需结合载流量、环境与设备特性综合评估，并严格遵循安装维护标准以确保长期稳定运行。
