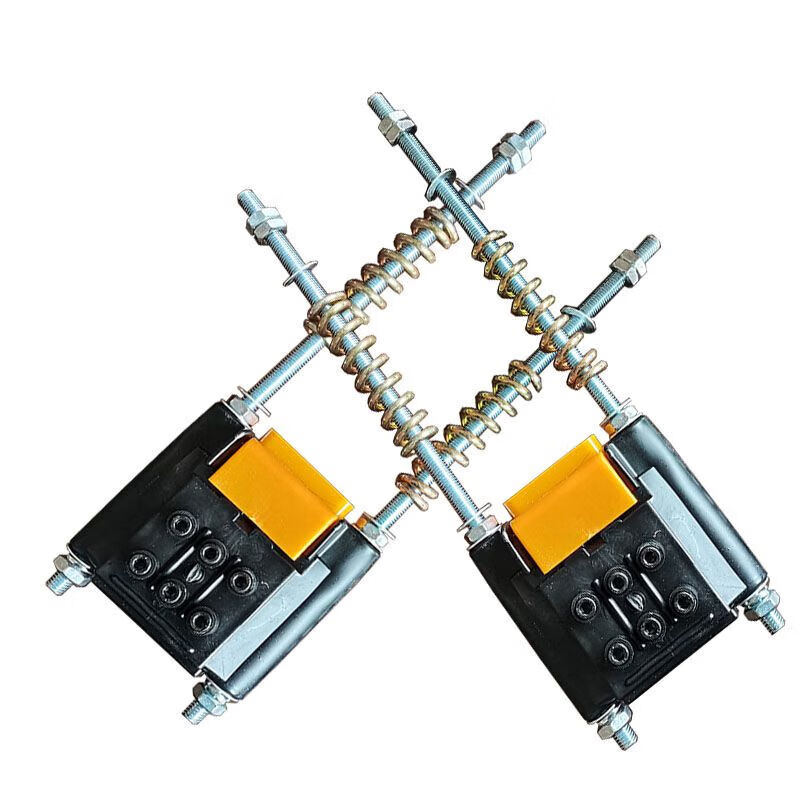

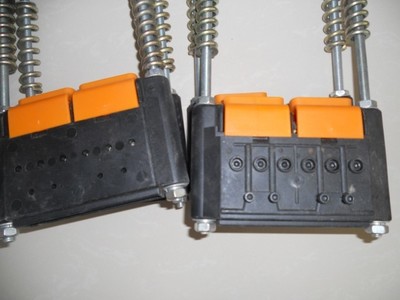

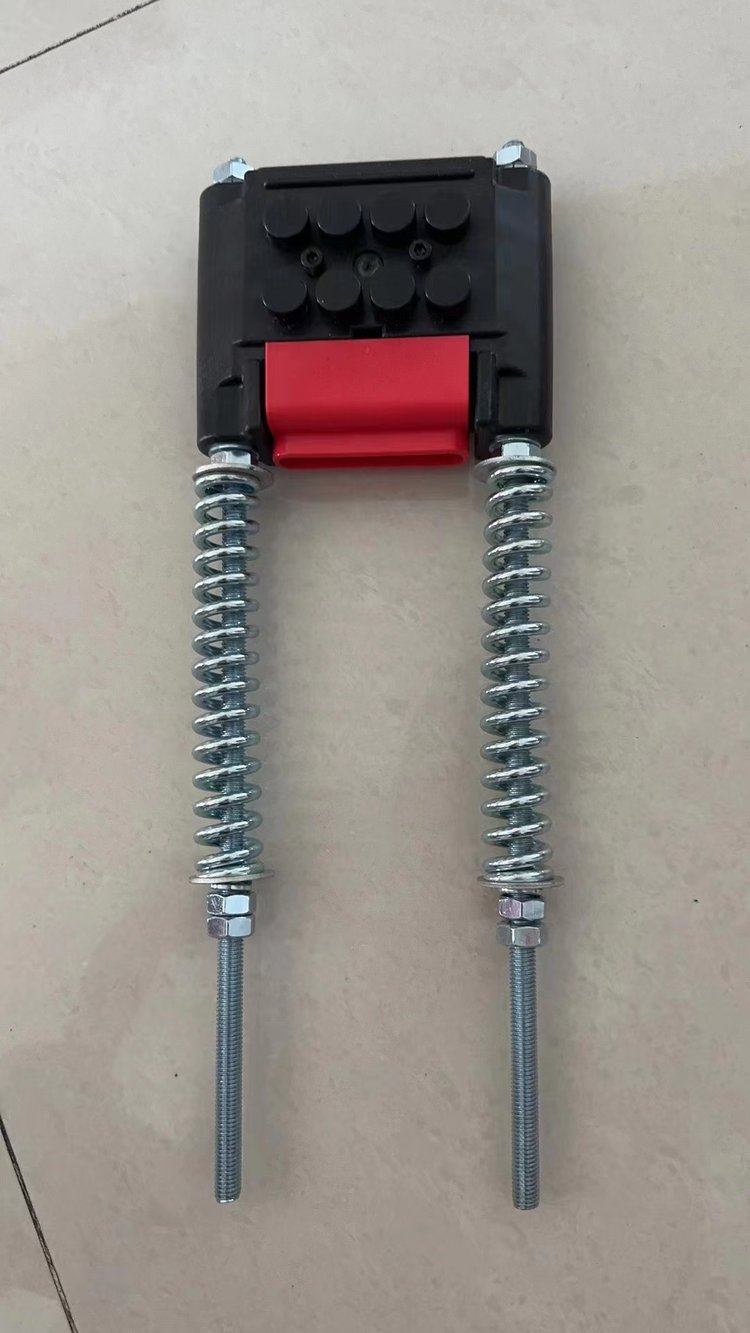

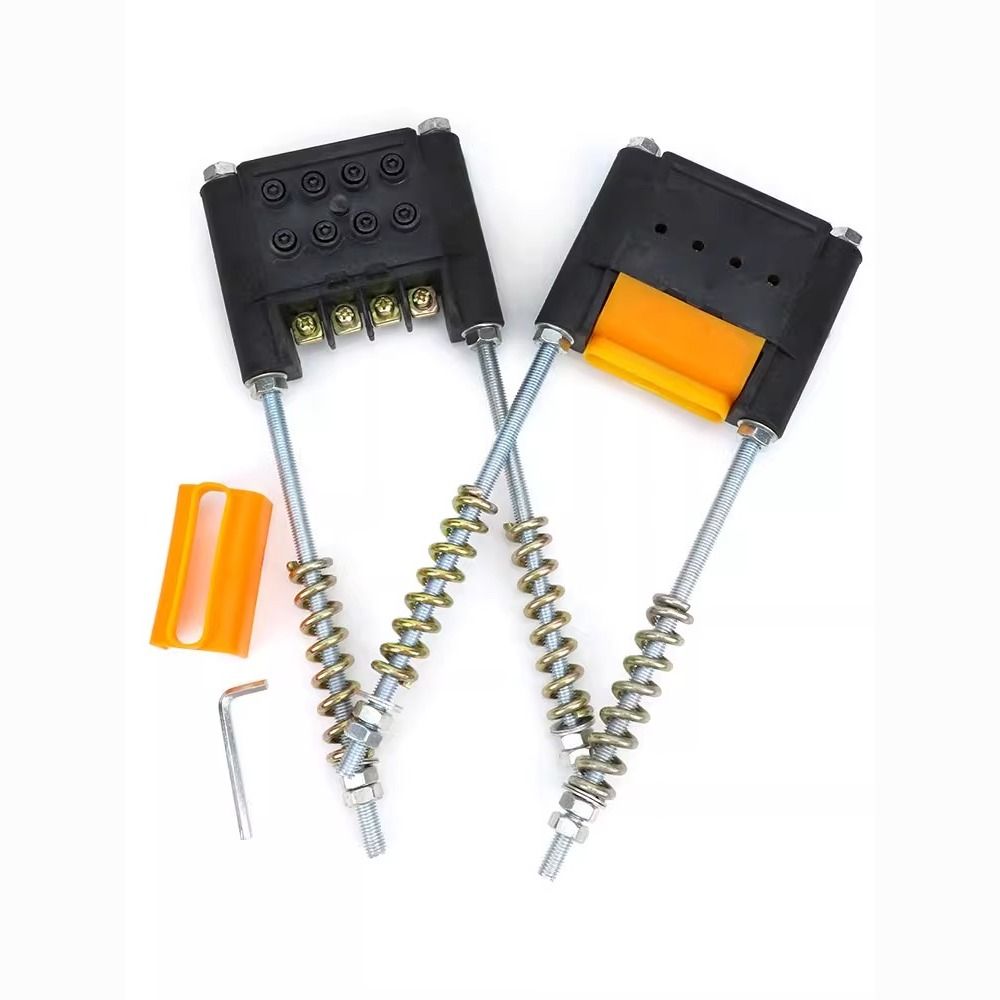

滑触线拉紧器的功能与应用场景

滑触线拉紧器是滑触线系统中的关键配件，主要作用包括：

• 拉紧与水平调节：通过固定滑触线两端，保持其水平状态，防止因自重或温度变化导致的松弛。
• 外部输电：作为外部电源线与滑触线的连接节点，实现电能传输。
• 固定与稳定：适用于无接缝滑触线、单极H型滑触线等，常见于天车、行车、起重机等移动设备的供电系统。

应用范围：通常建议在100米以内的滑触线系统中使用，超过此长度可能降低拉紧效果。

滑触线拉紧器的接线与安装步骤

一、通用接线步骤（以无接缝滑触线为例）

1. 准备工作
• 确定接线位置，选择匹配线径和型号的拉紧器；
• 准备扳手、螺丝刀等工具，并清洁接线位置。
2. 接线操作
• 张开拉紧器夹口，将电缆线穿过并插入接线孔，注意正负极性；
• 旋紧螺丝固定电缆，检查连接牢固性，避免松动。

二、特殊类型安装

1. 将电轨插入拉紧器方孔至底部，用内六角螺丝定位；
2. 连接电源线端子至电源铜板，盖上保护盖完成安装；

滑触线拉紧器的使用注意事项

1. 安全规范
• 接线前必须切断电源，确认电缆断电状态；
• 禁止将拉紧器作为起重工具或负载调整装置使用。
2. 安装细节
• 3P、4P、6P型号末端拉紧器需比滑线夹高约5mm；
• 钢丝绳类拉紧装置需用专用夹具卡紧后再撤去安装工具。
3. 维护要求
• 定期检查拉紧器无破损，标签清晰标明额定参数；
• 避免在拉紧器上放置重物，防止变形或损坏。

不同类型滑触线拉紧器的特点

选型建议：根据滑触线类型（如单极铜/铝滑触线、无接缝滑触线）和设备极数选择对应型号，优先选用耐腐蚀、导电性能优良的材质。
