集电器触靴的基本概念与作用

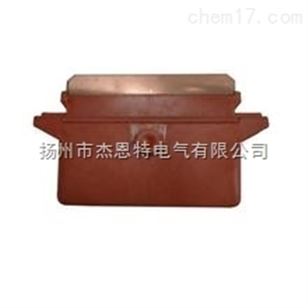

集电器触靴，又称靴片，是集电器（受电器）的核心部件，用于从导电轨（如第三轨、滑触线）获取电能并传输至用电设备（如有轨电车、起重机等）。其性能直接影响供电稳定性和设备运行安全，是轨道交通、工业起重等领域不可或缺的关键元件。

集电器触靴的结构与材料特性

核心结构组成

• 接触传导层：直接与导电轨接触的部分，通常采用碳刷或铜滑块形式，要求高导电性和耐磨性。
• 弹性支撑结构：通过弹簧装置维持触靴与导电轨的稳定接触压力，确保振动或轨道不平整时的持续导电。
• 绝缘与固定部件：绝缘支架用于电气隔离，导向机构辅助触靴对准导电轨，提升接触可靠性。

材料技术特点

集电器触靴的分类与选型标准

按电流等级分类

• 轻型触靴：适用于200A-500A滑触线系统，尺寸较小（如长110mm×高72mm×厚5mm），单接线点设计。
• 重型触靴：适用于630A-1600A系统，尺寸较大（如长148mm×高65mm×厚7.8mm），双接线点以增强载流能力。

选型关键参数

1. 电流匹配：根据滑触线额定电流选择，500A以下选轻型，630A以上选重型，避免过载烧毁。
2. 兼容性：优先选用与滑触线同厂家产品，确保吻合度，防止异常磨损或电弧产生。
3. 环境适应性：高温、多尘环境需选择耐氧化材料（如铝合金硫化处理支架），潮湿环境需加强绝缘防护。

集电器触靴的维护与行业应用

日常维护要点

• 定期检查：磨损量超过30%时需更换，避免接触不良导致断电或设备故障。
• 清洁保养：清除碳刷表面积尘，调整弹簧压力至厂家推荐范围（通常通过专用工具校准）。
• 状态监测：采用自动监控系统实时追踪温度、电流波动，预警潜在故障。

典型应用领域

• 轨道交通：地铁、有轨电车通过集电靴从第三轨取电，保障车辆牵引与控制系统供电。
• 工业起重：桥式起重机、门式起重机依赖触靴在滑触线上滑动，实现移动设备不间断供电。
• 特种车辆：港口机械、冶金设备等重型机械中，触靴需耐受高电流和恶劣工况。

行业技术趋势与发展方向

• 材料升级：研发石墨烯增强复合材料，进一步提升耐磨性和导电效率。
• 智能化设计：集成传感器实现触靴磨损量、接触压力的实时数据传输，支持预测性维护。
