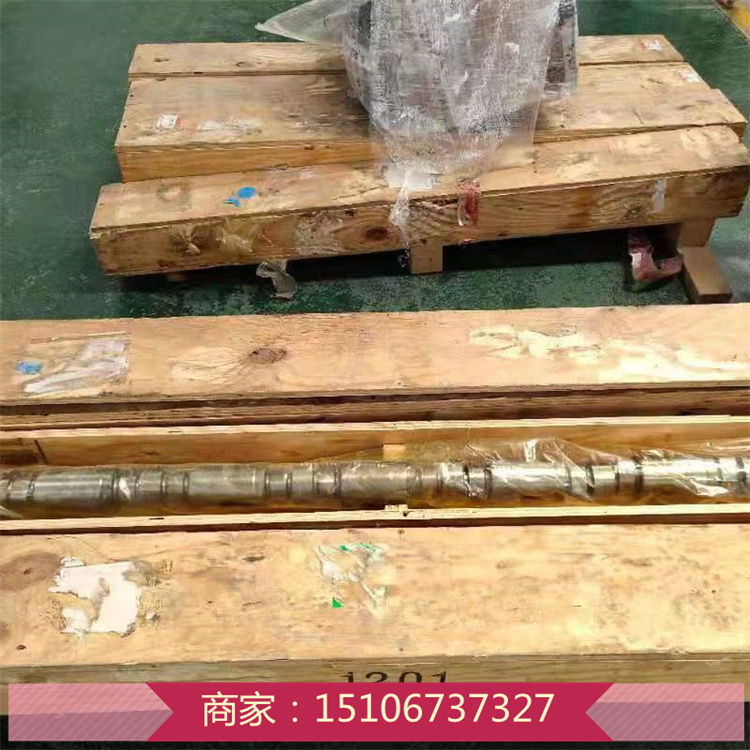

(K50)左凸轮轴3066898 装配陕西旭隆压裂车

凸轮轴3066898，康明斯3066898

3066898 20 凸轮轴

• 零件编号：3066898-20
• 尺寸：
• 中文名称：凸轮轴
• 重量：
• 英文名称：CAMSHAFT
• 定制件：否
• 再制造件：否
• 供应商：康明斯
• 最小包装：1

• 适配机型：主要适用于康明斯 KTA50-C、KTA50、QSK50、K50 等系列发动机，常见于别拉斯矿车（如 75131、75710）、北方股份 TR 系列自卸车、柳工 CLG970E 等工程机械。
• 技术参数：重量约 30kg，产地为美国，适配六缸水冷发动机，标定转速 1500rpm，额定功率 200kW。该凸轮轴属于 V 型发动机凸轮轴，采用左右轴组合设计，用于控制气门开闭时序。
• 产品特点：该凸轮轴采用高质量材料制造，能承受极端条件，并经过广泛测试以确保可靠性，其制造符合配合、形状和功能方面的预期要求。
• 康明斯凸轮轴 3066898 的安装方法如下：
• 1. 准备工作：断开蓄电池负极电缆，使用与发动机缸体后部相连的后支架支撑发动机后部。拆下变速箱、飞轮、柔性连接盘、飞轮壳、摇臂室盖、推杆、摇臂等相关部件。
  2. 对准正时标记：转动发动机，使凸轮轴和曲轴齿轮上的正时标记对准，此时 1 号缸处于上止点位置。凸轮轴齿轮上的正时标记与曲轴齿轮对齐时，凸轮轴的齿轮键槽应置于 12 点钟位置，同时确保曲轴皮带轮的上止点指示器指在 12 点钟位置。
  3. 拆卸相关部件：拧下凸轮轴齿轮螺钉，卸下凸轮轴齿轮，拆卸止推板螺钉并取下止推板。
  4. 安装凸轮轴：将 Cummins® 装配润滑剂（零件号 3163087）涂抹在后凸轮轴孔内，用装配润滑剂润滑凸轮轴凸轮、轴颈和止推垫圈。将齿轮拉拔器（零件号 ST647）或等同工具连接到安装了凸轮轴齿轮的凸轮轴端部，作为手柄，轻轻推进并旋转凸轮轴，小心地让凸轮轴穿过凸轮轴衬套。
  5. 安装止推板：安装止推板，拧紧力矩为 24N・m（212in-lb），确保凸轮轴能够旋转自如。
  6. 安装凸轮轴齿轮：将凸轮轴齿轮上的正时标记与曲轴齿轮上的正时标记对齐，旋转凸轮轴以使凸轮轴定位销与凸轮轴齿轮上的凹槽对齐，安装凸轮轴齿轮和螺钉，拧紧螺栓，扭矩值为 36N・m（27ft-lb）。
  7. 检查间隙：使用量规（零件号 3824564）和磁性底座（零件号 3377399），核实凸轮轴的轴向间隙和齿隙正确，凸轮轴轴向间隙最小为 0.10mm（0.004in），最大为 0.36mm（0.014in）。
  8. 后续安装：依次安装推杆、摇臂、摇臂室盖、飞轮壳、柔性连接盘、飞轮、变速箱等部件，最后连接蓄电池负极电缆。
• 冷却喷嘴 3421256=3421254
  3421253=3421257
  抗断裂螺栓 3420709
  六角螺栓 3420710
  O型圈 3421317
  发动机支架 3644840
  发动机支架 3644841
  止推瓦 3420529
  O型圈 3421317
  抗断裂螺栓 3420612
  定位销 3420653
  缸套组件 4089435=3424319=3421861
  阻水圈 3336230
  螺栓 3420818
  管塞 3420820
  缸体 4011831=3425341=3647759=5373040
  膨胀塞 3420819
  抗断裂螺栓 3420611
  抗断裂螺栓 3420648
  抗断裂螺栓 3420724
  主轴承盖 3429113
  定位销 3428135
  主轴承盖 3428110
  主轴承盖 3429114
  螺塞 3678873
  螺塞 3678791
  O型密封圈 3678786
  O型密封圈 3678786
  螺塞 3678791
  螺塞 3678873
  曲轴箱通风管 4014368=4011638
  O型密封圈 3336129
  螺丝 3336485
  螺丝 3089288
  隔圈 4012060
  夹子 169834
  挡圈 206090
  压缩弹簧 206092
  盘车壳体 206093
  盘车轴 3332383
  O型圈 3913994
  齿轮 4013211
  预热器 3423495
  出水口接头 4013989/3423257
  垫片 4013941
  螺丝 3337288
  螺丝 3421168
  O型圈 3421131
  螺塞 3336644
  垫圈 3336857
  适配器弯管 3429886
  凸轮轴总成(K50)左 3066898
  凸轮轴总成（k50)右 3066899
  KTA38发动机曲轴进口 3648630
  增压器(K2000E) 3801845
  主轴瓦 3018210
  曲轴瓦 AR12250
  喷油器 3076132
  活塞总成 3631246
  活塞总成 3631245
  带水封缸套 4371769
  缸套 3007525
  机油泵 3634640
  机油泵 3634648(BP6083-03)
  机油泵 3047549
  曲轴总成进口 (K19)3347569
  喷油器总成 3016676
  PT油泵总成 4076962E150 3065756
  电压调节器E000-24403,305-0896,305-0854-04,305-0875-04,305-1006,3647535,305-0949,305-0809-03
  电压调节器148-1231,E000-24210/1P,291381,E000-14808/1P,E000-23412/1P,305-1040,148-1321
  电压调节器300-4306-01,148-0637-S0,148-0597,185-2252,305-0688,300-4306,191-2277-02,
  控制总成加热器300-4515-02,300-4515-01
• 4914746-20 0℃冷却保护液16公斤
  4914747-20 0℃冷却保护液40公斤
  4914748-20 0℃冷却保护液170公斤
  4913744-20 16公斤装冷却防冻液（-40℃）
  4913745-20 40公斤装冷却防冻液（-40℃）
  4913746-20 170公斤装冷却防冻液（-40℃）
  5493271 16公斤装冷却防冻液-18℃
  5493272 40公斤装冷却防冻液-18℃
  5493273 200公斤装冷却防冻液-18℃
  5492735 4升CF康明斯机油15W/40
  5492736 18升CF康明斯机油15W/40
  5492737 45升CF康明斯机油15W/40
  5492738 200升CF康明斯机油15W/40
  5492739 18升CF康明斯船机机油15W/40
  5492740 45升CF康明斯船机机油15W/40
  5492741 200升CF康明斯船机机油15W/40
  5492742 200升CF康明斯船机机油15W/40
  5492743 18升CF康明斯机油20W/50
  5492744 45升CF康明斯机油20W/50
  5492745 200升CF康明斯机油20W/50
  5492746 18升CF康明斯船机机油20W/50
  5492747 45升CF康明斯船机机油20W/50
  5492748 200升CF康明斯船机机油20W/50
  5492749 18升CH高寒康明斯机油
  5492750 45升CH高寒康明斯机油
  5492751 200升CH高寒康明斯机油
  5492752 4升CH康明斯机油15W/40
  5492753 18升CH康明斯机油15W/40
  5492754 45升CH康明斯机油15W/40
  5492755 200升CH康明斯机油15W/40
  5492756 18升CH康明斯船机机油15W/40
  5492757 45升CH康明斯船机机油15W/40
  5492758 200升CH康明斯船机机油15W/40
  5492766 4升CH康明斯机油20W/50
  5492767 18升CH康明斯机油20W/50
  5492768 45升CH康明斯机油20W/50
  5492769 200升CH康明斯机油20W/50
  5492770 18升CH康明斯船机机油20W/50
  5492771 45升CH康明斯船机机油20W/50
  5492772 200升CH康明斯船机机油20W/50
  5492776 18升CH康明斯矿山机油20W/50
  5492777 45升CH康明斯矿山机油20W/50
  5492778 200升CH康明斯矿山机油20W/50
  5492779 4升CI康明斯机油15W/40
  5492780 18升CI康明斯机油15W/40
  5492781 45升CI康明斯机油15W/40
  5492782 200升CI康明斯机油15W/40
  5492793 4升CI康明斯机油20W/50
  5492794 18升CI康明斯机油20W/50
  5492795 45升CI康明斯机油20W/50
  5492796 200升CI康明斯机油20W/50
  1109N12-SET2-29 套装空气滤清器芯
  1109N-SET2-29 套装空气滤清器芯


• 质保

  1)  康明斯用户享受康明斯产品全球保修政策:

  a)  保修起始日期：零件安装日期或者经销商票给最终用户的日期，取两者中最早的日期。如果是个人用户，取零件安装日期或者票日期中最早的日期。

  b)  保修期：6个月。

  c)  保修费率：除零件安装前的情况外，康明斯将支付康明斯规定的标准工时费。但康明斯不承担差旅费用和拖车费用。

  d)  其它可索赔项目：零件在保修期内造成的扩展性故障及油品等辅料更换费用由康明斯承担。但康明斯不承担其它任何间接损失。

  e)  保修限制：用户购买后6个月内安装均享受新零件的保修政策。但是以下情况例外：

  i.      机油、防冻液、尿素不保修。

  ii.      免费的零件不在新零件保修范围内；

  iii.      用户购买的零件但没有通过康明斯认可的经销商或分销商安装，不在新零件保修范围内；

  iv.      由于安装问题引起的零件缺陷不在新零件保修范围内。

  v.      因存储不好，包括存储时间较长、储存条件差，潮湿和污染等引起的问题不在新零件保修范围内。

  vi.      锈蚀或腐蚀以及因锈蚀或腐蚀引起的问题不在新零件保修范围内。

  建议您通过为您提供安装零件服务的康明斯授权服务站进行新零件索赔鉴定及索赔申报，并提供康明斯网上零件销售证据，由授权服务站向康明斯索赔新零件并退返更换的故障零件。
