| 详细参数 | |||
|---|---|---|---|
| 品牌 | 捷晟达科技(Jieshengda) | 型号 | DIN351*1MI4-20mA |
| 电压 | 0-10V/0-5V | 功率 | 1.2W |
| 产品认证 | CE,ISO9001 | 加工定制 | 否 |
| 外形尺寸 | 115*100*22.5mm | 重量 | 160g |
| 用途 | 工业自动化控制 | 产地 | 深圳 |
特性参数：
|
特性标识 |
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
||
|
隔离特性 |
隔离电压 |
AC,50Hz,时间为1分钟, 湿度<70%,漏电流<1mA |
|
3000 |
|
V(rms) |
||
|
绝缘电阻 |
500VDC（输入与输出） |
|
100 |
|
MΩ |
|||
|
传输特性 |
增益温漂 |
|
|
35 |
|
ppm/℃ |
||
|
精度 |
|
±0.1 |
|
±0.2 |
%FSR |
|||
|
非线性度 |
|
|
±0.1 |
±0.2 |
%FSR |
|||
|
信号输入电压范围 |
|
7.5 |
|
32 |
V |
|||
|
信号输入 |
电流 |
|
4 |
20 |
30 |
mA |
||
|
信号输出 |
电流 |
|
4 |
20 |
30 |
mA |
||
|
负载能力 |
电流 |
|
|
250 |
300 |
Ω |
||
|
频率响应 |
(小信号带宽)Io=20mA
|
|
2 |
|
KHz |
|||
|
信号输出纹波 |
|
|
10 |
30 |
mVRMS |
|||
|
电源输 入特性 |
工作电源 |
电压 |
|
―― |
―― |
―― |
VDC |
|
|
功耗 |
|
―― |
―― |
―― |
W |
|||
|
范围 |
|
―― |
―― |
―― |
% |
|||
|
其他特性 |
工作环境温度 |
|
-45 |
|
85 |
℃ |
||
|
贮存环境温度 |
|
-55 |
|
105 |
℃ |
|||
|
产品重量 |
|
|
60 |
70 |
g |
|||
|
备注: |
常规产品负载≤300Ω |
|||||||

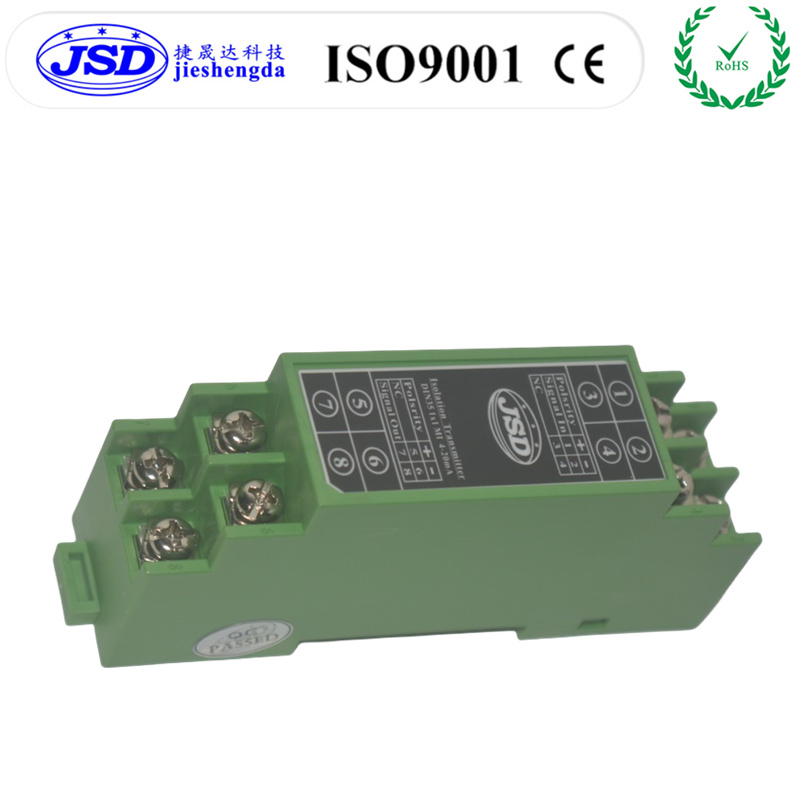

引脚功能说明：
|
输出类型 |
Pin脚描述 |
功能描述 |
Pin脚描述 |
功能描述 |
封装方式 |
|
单通道电 流输出型 |
1 |
信号输入Signal In+ |
5 |
空脚(NC) |
国际标准 DIN35mm 导轨 安装 |
|
2 |
信号输入Signal In- |
6 |
空脚(NC) |
||
|
3 |
空脚(NC) |
7 |
信号输出Signal Out+ |
||
|
4 |
空脚(NC) |
8 |
信号输出Signal Out- |
概述：
深圳捷晟达科技的DIN35 1x1 MI 4-20mA 单通道高精度两线制无源4-20mA模拟量信号隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行隔离的信号调理器,接收现场仪表的各种模拟量信号输入，通过模拟量信号隔离变送器进行信号隔离调理,以标准模拟量信号的形式传输到控制室或PLC、DCS及PC系统。本产品的输入、输出间相互隔离,隔离电压达3000VDC,在电量隔离测控的工业现场、电力监控、医疗电子设备、模拟量4-20mA信号隔离及采集,远程信号长线无失真传输等方面广泛应用。该模拟量信号隔离变送器采用电磁隔离技术,具有高输出精度、极低温度飘移、高线性度,无需工作电源供电等特点。 如需二进二出,三进三出,四进四出模拟量两线制4-20mA隔离变送器请选购:DIN35 2x2 MI 4-20mA,JSD TAW-3003-100L和JSD TAW-4004-100L系列产品,有源系列请选购:JSD TA-X00X系列和JSD TAM-X00X系列.
型号举例：
例1：信号输入：4-20mA； 信号输出：4-20mA； 产品型号：DIN35 1x1 MI 4-20mA
例2：信号输入：0-20mA； 信号输出：0-20mA； 产品型号：DIN35 1x1 MI 4-20mA
产品选型表:
|
选型参数一览表 |
|||||
|
DIN35 |
1x1 |
MI |
4-20mA |
详细描述 |
|
|
封装标识代码 |
|
|
|
|
国际标准DIN 35mm安装 |
|
通道配置标识代码 |
|
|
|
1进1出 |
|
|
隔离方式标识代码 |
|
|
磁电隔离产品 |
||
|
电流信号输入 |
|
|
4-20mA电流信号输入 |
||
|
电流信号输出 |
|
4-20mA电流信号输出 |
|||
使用注意事项：
1、使用前请仔细阅读产品说明书,如有疑问,请与本公司技术支持或售后服务联系；
2、请不要将产品安装在危险区域使用,产品为直流工作电源或无源,严禁使用220V交流电源给产品做工作电源,
“NC”脚不能与任何外部电路连接,否则会损伤产品本身；
3、本文产品布板尺寸图均以“mm”和“英寸”为单位，“[ ]”内是英寸；
4、产品质保3年,从发货之日计算,质保期间,产品正常使用过程中出现产品质量问题均由本公司免费维修或更换；
5、严禁私自拆装产品,防止产品失效或发生故障；
6、本文参数除特殊说明外,都是在Ta=25℃,湿度<75%,输入标称参数和输出额定负载时测得；
7、本文所有指标测试方法均依据本公司企业标准；
