| 详细参数 | |||
|---|---|---|---|
| 品牌 | 捷晟达科技(JSD) | 型号 | JSDTA-2001C |
| 测量精度 | 0.1%.0.2% | 频率 | 2KHz |
| 精度等级 | 一级 | 适用范围 | 工业自动化控制,机械设备,环保,制造业 |
| 加工定制 | 否 | 外形尺寸 | 115*100*17.5 |
| 重量 | 200g | 产地 | 广东 |
产品详细介绍:

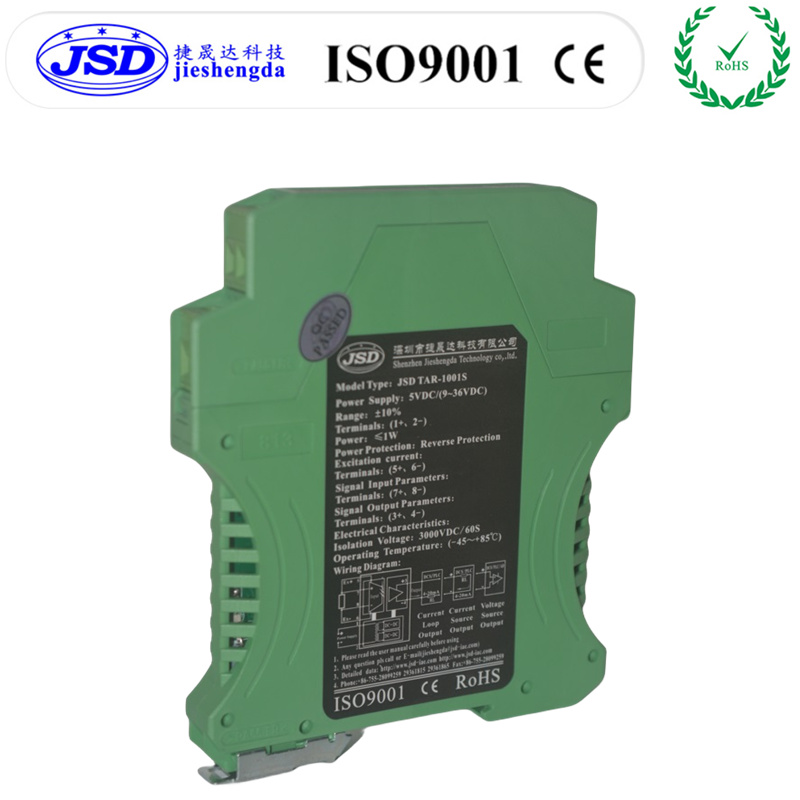

捷晟达科技(JSD科技)的JSD TA-2001C系列二进一出自动选择模拟量信号隔离变送器,是在普通模拟量隔离变送器升级而来,可以自动识别您输入模拟量的信号或者电位器信号,根据您的需求选择输入的信号通道进行信号采集,放大,隔离,转换及信号无失真远传,当给通道1和通道2同时接入输入信号时,产品会根据您的要求或者是产品设定好的数据状态自动切换到相应的通道,不需外加激励电压或开关信号,也不用人工操作拨码开关,省去操作拨码开关的繁琐,该产品并将这路模拟量信号进行隔离,变换,放大,远传并以标准模拟量信号的形式或者用户需要的特殊的模拟量信号远距离传输到控制室、PLC、PC及DCS系统。产品的输入、输出、工作电源间相互隔离,隔离电压高达3KVDC,在模拟量信号比较,控制,工业现场和电气自动化过程控制、电力监控、电子设备、模拟量隔离及采集等方面广泛应用。该隔离器采用光耦隔离技术,相比电磁隔离变送器具有更好的抗EMC电磁干扰能力,满足工业现场的隔离需求,安装方式采用国际标准DIN35mm设计,方便用户直接接线使用。
参数选型表：
选型参数一览表
信号输入代码
工作电源代码
信号输出代码
自动选择代码
电压输入代码
电流输入代码
W：
8-40VDC
1：
4-20mA
H
高输入选择
1：
0-5V
A：
0-1mA
1：
24VDC
2：
0-20mA
L
低输入选择
2：
0-10V
B：
0-10mA
2：
15VDC
3：
0-10mA
S
开关信号
3：
0-3.3V
C：
0-20mA
3：
12VDC
4：
0-5V
K
控制信号
4：
0-2.5V
D：
4-20mA
4：
5VDC
5：
0-10V
电位器信号代码
R：
0-5KR
6：
1-5V
0-10KR
U：
用户自定义
U：
用户自定义
U：
用户自定义
U：
用户自定义
备注：
如需要特殊参数，可为您专业订制生产。 电位器信号可根据要求订制。
型号举例：
例1:信号通道输入1:0-5V；信号通道输入2:0-5V；信号输出:0-10V；工作电源:12VDC；低输入选择:L; 产品型号：JSD TA-2001C-1125L
例2: 信号通道输入1:4-20mA；信号通道输入2: 4-20mA；信号输出:4-20mA；工作电源：24VDC；高输入选择:H ;产品型号：JSD TA-2001C-DD11H
例3:信号通道输入1:0-20mA；信号通道输入2: 0-20mA；信号输出:0-5V；工作电源:30VDC；开关信号:S ; 产品型号：JSD TA-2001C-CCW4S
例4:信号通道输入1:0-10V；信号通道输入2:0-10V；信号输出:0-3.3V；工作电源:30VDC；5V控制信号:K ;产品型号：JSD TA-2001C-22WUK
特性参数：
特性标识
参数名称
测试条件
最小
典型值
最大
单位
隔离特性
隔离电压
AC,50Hz,时间为1分钟,
湿度<70%,漏电流<1mA
3000
V(rms)
传输特性
增益
1
V/V
增益温漂
100
ppm/℃
非线性度
0.1
0.2
%FSR
高速转换
2
30
50
nS
输入特性
信号输入
电压
0
10
50
V
电流
0
20
30
mA
输入阻抗
电压
0.3
1
M
电流
100
250
1000
Ω
输出特性
信号输出
电压
0
10
V
电流
0
20
mA
负载能力
电压
Vout=10V
2
kΩ
电流
0
500
550
Ω
响应时间
≤ 1
mS
信号输出纹波
不滤波
10
20
mVRMS
信号电压温漂
-45~+85 ℃工作范围内
0.2
mV/℃
电源输
入特性
工作电源
电压
3.3
24
36
VDC
功耗
1.2
1.5
W
范围
-10
+10
%
其它特性
工作环境温度
-40
85
℃
贮存环境温度
-55
105
℃
产品重量
108
g
产品尺寸
115*100*17.5
mm
引脚功能说明：
|
Pin脚描述 |
功能描述 |
Pin脚描述 |
功能描述 |
封装方式 |
|
1 |
工作电源Power In + |
7 |
信号输入Signal In+ 1 |
国际 标准 DIN35 导轨 安装 |
|
2 |
信号输出Signal Out+ |
8 |
信号输入 Signal In- 1 |
|
|
3 |
信号输出Signal Out- |
9 |
开关信号/控制信号 In+ |
|
|
4 |
工作电源Power In - |
10 |
信号输入Signal In+ 1 |
|
|
5 |
空脚(NC) |
11 |
信号输入 Signal In- 1 |
|
|
6 |
空脚(NC) |
12 |
开关信号/控制信号 In- |
注：9和12端子根据选择需要有开关信号或干接点信号控制，控制信号，5VDC,12VDC,15VDC,24VDC等，详细说明请见选型表及选型举例。
使用注意事项：
1、使用前请仔细阅读产品说明书,如有疑问,请与本公司技术支持或售后服务联系；
2、请不要将产品安装在危险区域使用,产品为直流工作电源,严禁使用220VAC供电;
3、“NC”脚不能与任何外部电路连接,否则会损伤产品本身；
4、集中安装时产品之间要有安装距离,安装距离保持 10mm 以上；
5、质保3年,从发货之日计算,质保期间,产品正常使用过程中出现产品质量问题均由本公司免费维修或更换；
6、严禁私自拆装产品,防止产品失效或发生故障；
7、本文参数除特殊说明外,都是在Ta=25℃,湿度<75%,输入标称参数和输出额定负载时测得；
8、本文所有指标测试方法均依据本公司企业标准；
