| 详细参数 | |||
|---|---|---|---|
| 品牌 | 捷晟达科技Jieshengda) | 型号 | JSDTAW-1001-100L |
| 加工定制 | 否 | 测量范围 | 4-20mA/0-20mA |
| 测量精度 | 0.1%,0.2% | 频率 | 50Hz |
| 精度等级 | 0.1%,0.2% | 适用范围 | 工业自动化控制 |
| 产地 | 深圳 | ||

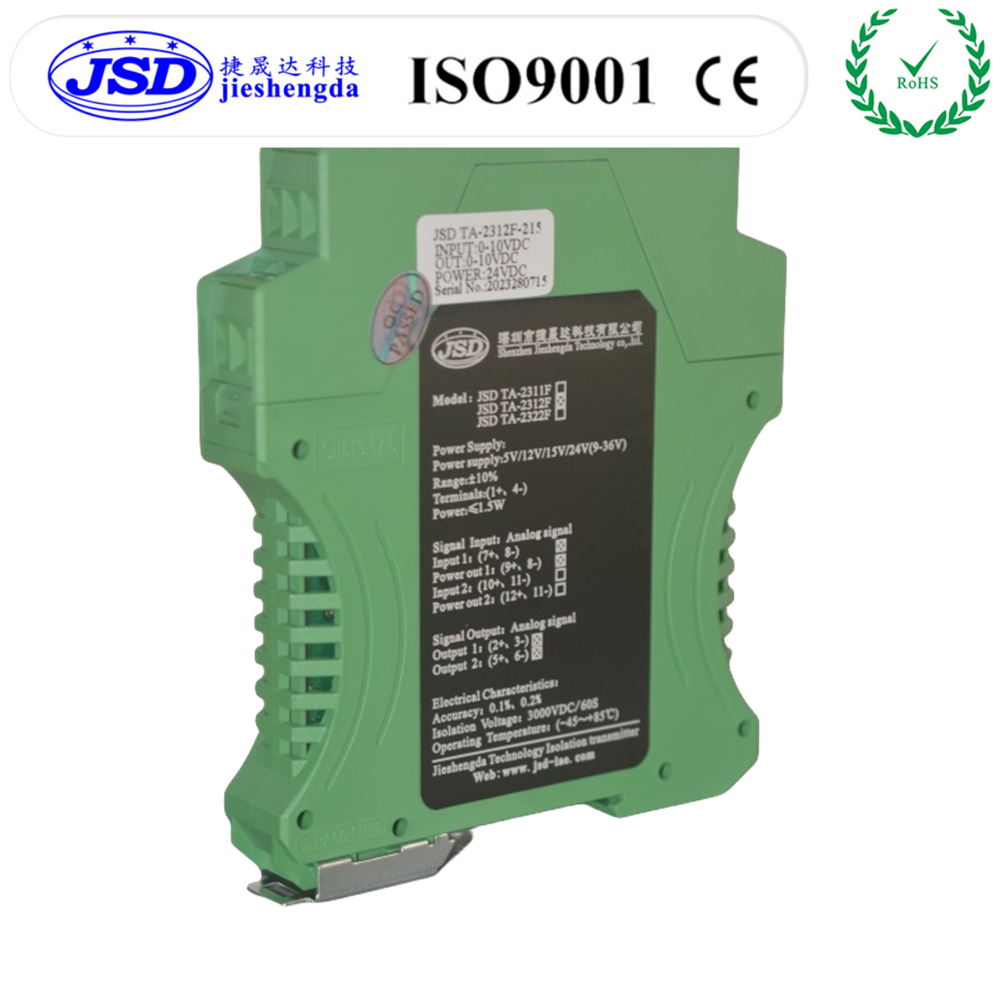

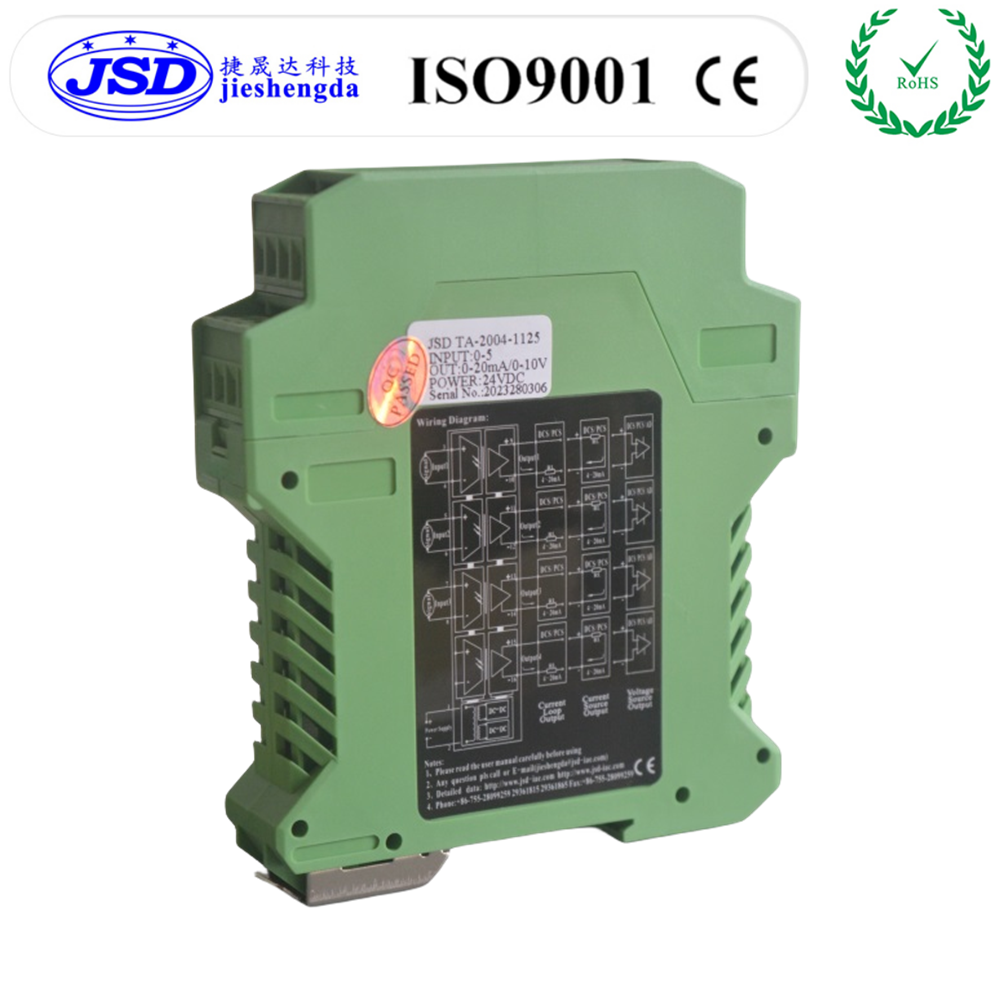

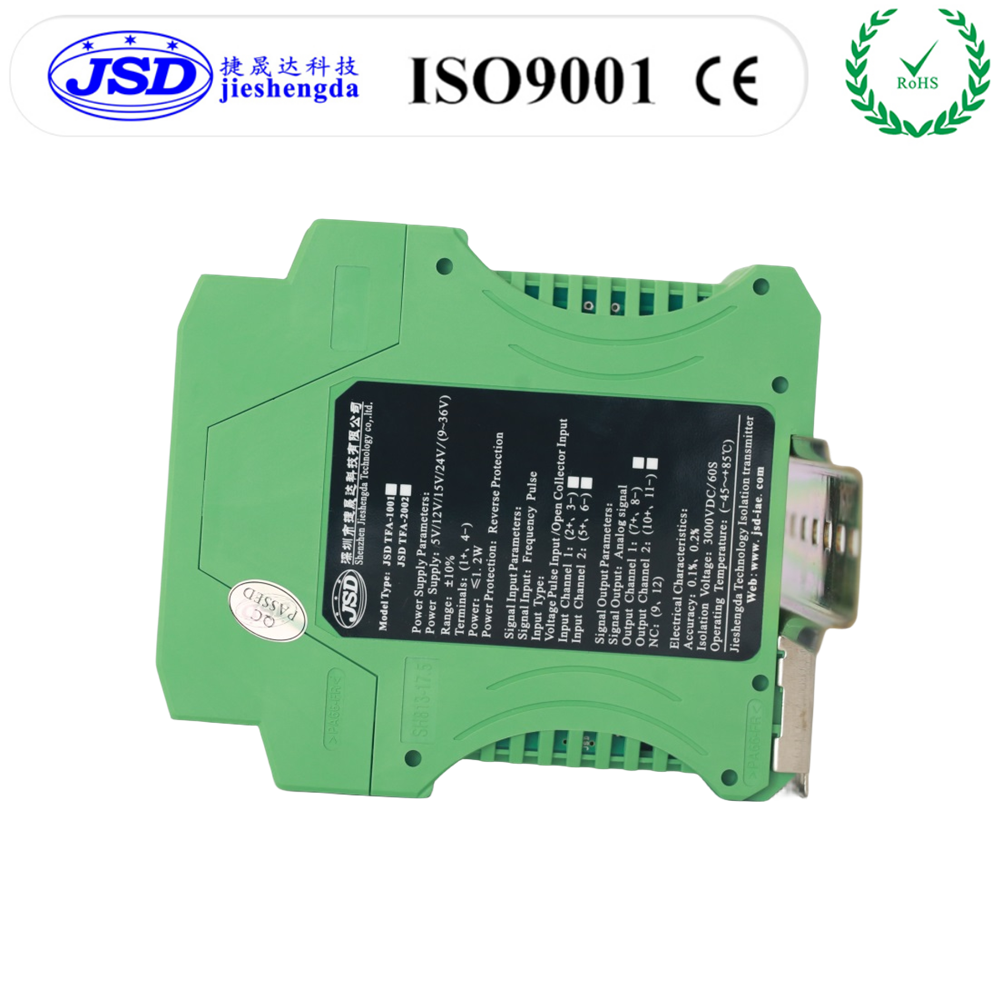

一入一出模拟量两线制无源4-20mA隔离变送器
选型参数一览表:
信号输入：
信号输出：
电流(mA)
电流(mA)
4-20mA
4-20mA
0-20mA
0-20mA
一进一出模拟量两线制4-20mADC信号隔离变送器
型号:JSD TAW-1001-100L
特征：
◆薄体积,低成本,国际标准DIN35mm导轨安装方式
◆两端隔离(输入、输出间相互隔离)
◆单通道输入单通道输出
◆高精度等级(0.1%,0.2% F.S)
◆高线性度(0.1% F.S)
◆高隔离电压(3000VDC/60S)
◆极低温度漂移(35PPM/℃)
◆工业级温度范围( -45-+85 ℃)
◆产品性能可靠(MTBF＞50万小时)
◆低阻抗(压降<3V，20mA时)
◆超宽范围电压输入(7.5-32V)
◆国际标准信号输入与输出(4-20mA/0-20mA)
应用：
◆直流电流/电压信号隔离、转换及放大
◆模拟信号地线干扰抑制及模拟量隔离、采集
◆ 4-20mA/0-20mA等传感器信号的隔离、变换并能实现信号分配变换功能
◆仪器仪表与传感器信号收发
◆两线制一次/二次仪器仪表信号采集及隔离
◆电量隔离测控的工业现场
◆模拟信号数据隔离、采集、变换及远传
◆工业现场信号隔离及变换及远程无失真传输
◆电力监控、医疗设备隔离安全栅
◆克服变频器、大型电机、功率设备、采集系统、DCS及PLC现场的干扰
概述：
深圳捷晟达科技JSD TAW-1001-100L为单通道模拟量两线制无源4-20mA隔离变送器,是将输入与输出之间电气绝缘的模拟信号进行隔离的小型仪器设备,该设备接收现场仪表的各种模拟量信号输入,通过模拟量信号隔离变送器进行信号隔离调理,以标准模拟量信号的形式传输到控制室或PLC、PC及DCS系统。本产品的输入、输出相互隔离,隔离电压高达3000VDC,在电量隔离测控的工业现场、电力监控、医疗电子设备、模拟量4-20mA信号隔离及采集,远程信号长线无失真传输等方面广泛应用。该模拟量信号隔离变送器采用电磁隔离技术,具有高输出精度、极低温飘特性、高线性度,适合在震动,潮湿的工业应用现场,产品无需工作电源供电,国际标准DIN35mm导轨安装方式,方便使用时安装便捷等特点。如需小体积的隔离变送器请选购:DIN35 1*1 MI 4-20mA;双通道/三通道/四通道的隔离变送器请选购JSD TAW-2002-100L;JSD TAW-3003-100L;JSD TAW-4004-100L系列.
产品选型表:
选型举例：
例1：信号输入：4-20mA;信号输出:4-20mA; 产品型号：JSD TAW-1001-100L
例2：信号输入：0-20mA;信号输出:0-20mA; 产品型号：JSD TAW-1001-100L
特性参数:|
特性标识 |
参数名称 |
测试条件 |
最小 |
典型值 |
最大 |
单位 |
||
|
隔离特性 |
隔离电压 |
AC,50Hz,时间为1分钟, 湿度<70%,漏电流<1mA |
|
3000 |
|
V(rms) |
||
|
绝缘电阻 |
500VDC（输入与输出） |
|
100 |
|
MΩ |
|||
|
传输特性 |
增益温漂 |
|
|
35 |
|
ppm/℃ |
||
|
精度 |
|
±0.1 |
|
±0.2 |
%FS |
|||
|
非线性度 |
|
|
±0.1 |
±0.2 |
%FSR |
|||
|
信号输入电压范围 |
|
7.5 |
|
32 |
V |
|||
|
信号输入 |
电流 |
|
4 |
20 |
30 |
mA |
||
|
信号输出 |
电流 |
|
4 |
20 |
30 |
mA |
||
|
负载能力 |
电流 |
|
|
250 |
300 |
Ω |
||
|
频率响应 |
(小信号带宽)Io=20mA
|
|
2 |
|
KHz |
|||
|
信号输出纹波 |
|
|
10 |
30 |
mVRMS |
|||
|
电源输 入特性 |
工作电源 |
电压 |
|
―― |
―― |
―― |
VDC |
|
|
功耗 |
|
―― |
―― |
―― |
W |
|||
|
范围 |
|
―― |
―― |
―― |
% |
|||
|
其他特性 |
工作环境温度 |
|
-45 |
|
85 |
℃ |
||
|
贮存环境温度 |
|
-55 |
|
105 |
℃ |
|||
|
产品重量 |
|
|
|
142 |
g |
|||
|
产品尺寸 |
|
115*100*23 |
mm |
|||||
引脚功能说明：
|
输出类型 |
Pin脚描述 |
功能描述 |
Pin脚描述 |
功能描述 |
封装方式 |
|
单通道电 流输出型 |
1 |
信号输入Signal In+ |
9 |
信号输出Signal Out+ |
国际 标准 DIN35mm 导轨 安装 |
|
2 |
信号输入Signal In- |
10 |
信号输出Signal Out- |
||
|
3 |
空脚(NC) |
11 |
空脚(NC) |
||
|
4 |
空脚(NC) |
12 |
空脚(NC) |
||
|
5 |
空脚(NC) |
13 |
空脚(NC) |
||
|
6 |
空脚(NC) |
14 |
空脚(NC) |
||
|
7 |
空脚(NC) |
15 |
空脚(NC) |
||
|
8 |
空脚(NC) |
16 |
空脚(NC) |
使用注意事项：
1、使用前请仔细阅读产品说明书,如有疑问,请与本公司技术支持或售后服务联系；
2、请不要将产品安装在危险区域使用,产品为直流工作电源或无源,严禁使用220V交流电源给产品做工作电源,
“NC”脚不能与任何外部电路连接,否则会损伤产品本身；
3、产品质保3年,从发货之日计算,质保期间,产品正常使用过程中出现产品质量问题均由本公司免费维修或更换；
4、严禁私自拆装产品,防止产品失效或发生故障；
5、本文参数除特殊说明外,都是在Ta=25℃,湿度<75%,输入标称参数和输出额定负载时测得；
6、本文所有指标测试方法均依据本公司企业标准；
