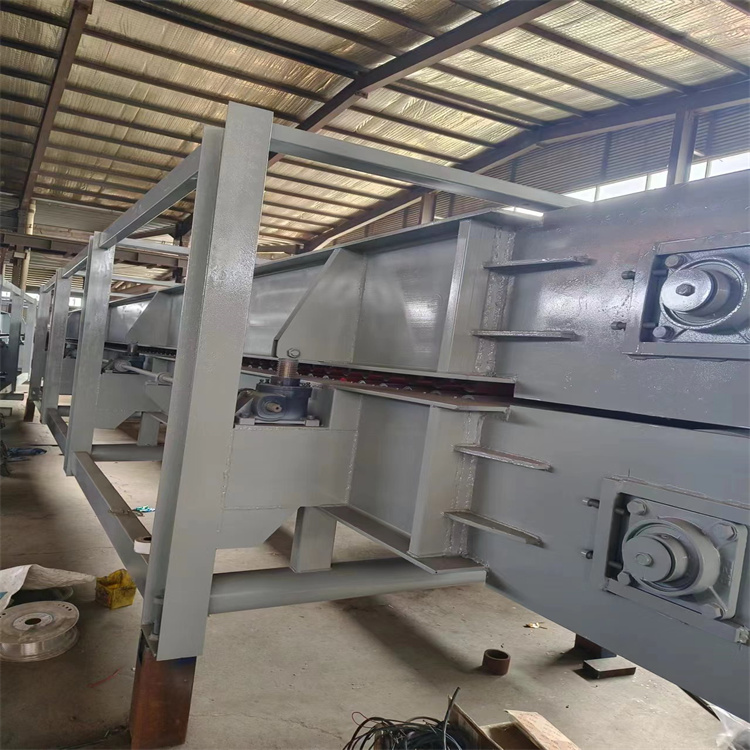

双履带式层压输送机由上层压输送机、下层压输送机、液压升降及保压装置等构成。1、上(下)层压输送机

层压输送机为履带式，由输送机机、送链板、导轨构成。输送机机架为框式结构，选用优质型钢焊接加工，经去应力处理，在层压机架上安装了高精度导轨，用于支承输送链条节点上的滚动轴承。为提高导轨表面耐磨性能，导轨材料选用GCr15合金钢材，表面硬度 HRC55~60°。

输送链链板采用优质铝合金拉制型材，牌号AL6063-T5,精制加工并经去应力处理，链板为框式结构，具有足够的刚性和强度，链板安装在大节距工业链条上，链条节点安装了特制的滚动轴承。

输送链由交流变频电机经减速机传动，采用变频无级调速方式，输送机两侧配有涨紧装置，可调整输送链左、右松紧。为防止输送链侧向偏离，在链板下分段安装侧面导向轮，并以中间导轨侧面为导向。

2、丝杠升降及平衡装置

丝杠升降及平衡装置、上层压机导向定位装置构成，用于上层压输送机的升降、定位和平衡。下层压输送机被固定在双履带式层压输送机底座上，在底座上安装了垂直导轨，通过对应的各组齿轮升降机，实现上层压机的升降。

夹芯板的厚度由上、下层机履带链板间距来控制。

在垂直导轨上安装了上层压机定位装置,通过增减垫块即可方便地调整上层压机降下的位置，实现上、下层压输送链板间距的控制
